Description : Raspberry Pi est un mini ordinateur doté d’un processeur ARM. Son encombrement minimal et son prix mini, permet de réaliser toutes sortes de projets nécessitant la présence d’un micro ordinateur. Une carte Raspberry Pi permet d’exécuter de multiples systèmes d’exploitation issue du monde libre (GNU/Linux). Dans les projets les plus courants réalisés à l’aide d’une carte Raspberry Pi, on retrouve notamment des bornes d’arcade rétro, des stations météo, des box multimédia, des box domotiques et plus encore.

Pour démarrer l’aventure dans le monde Raspberry, vous pouvez vous procurer un Starter Kit Officiel sur le site de Kubii à l’adresse suivante pour environs 70 € : https://www.kubii.fr

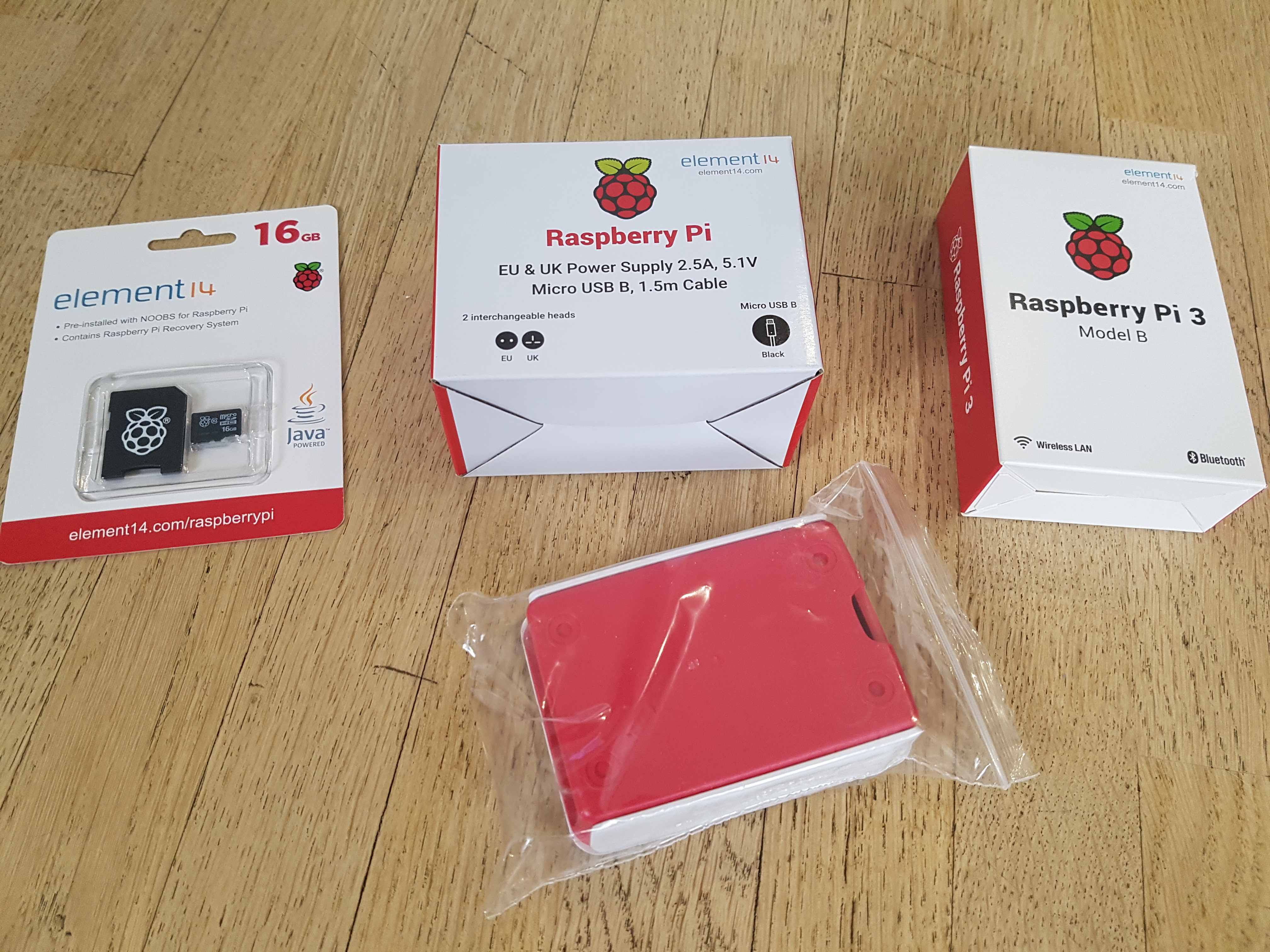

Le Starter Kit (Ou bundle) est un pack comprenant les éléments suivants :

• La carte Raspberry Pi 3 Modèle B 1GB avec WIFI et BLUETOOTH intégré
• Le boîtier officiel de la fondation
• Une carte NOOBS micro SD 16Go
• Une alimentation 5V 2,5A

Le kit peut sembler complet pour démarrer mais vous vous rendrez bien vite compte qu’il vous manque au moins trois éléments essentiels pour utiliser votre Raspberry. Un câble HDMI, un écran et un clavier. Cet article vous aidera à bien démarrer la mise en route de votre Raspberry afin de l’utiliser sans clavier ni souris.

Caractéristiques techniques du Raspberry Pi 3 :

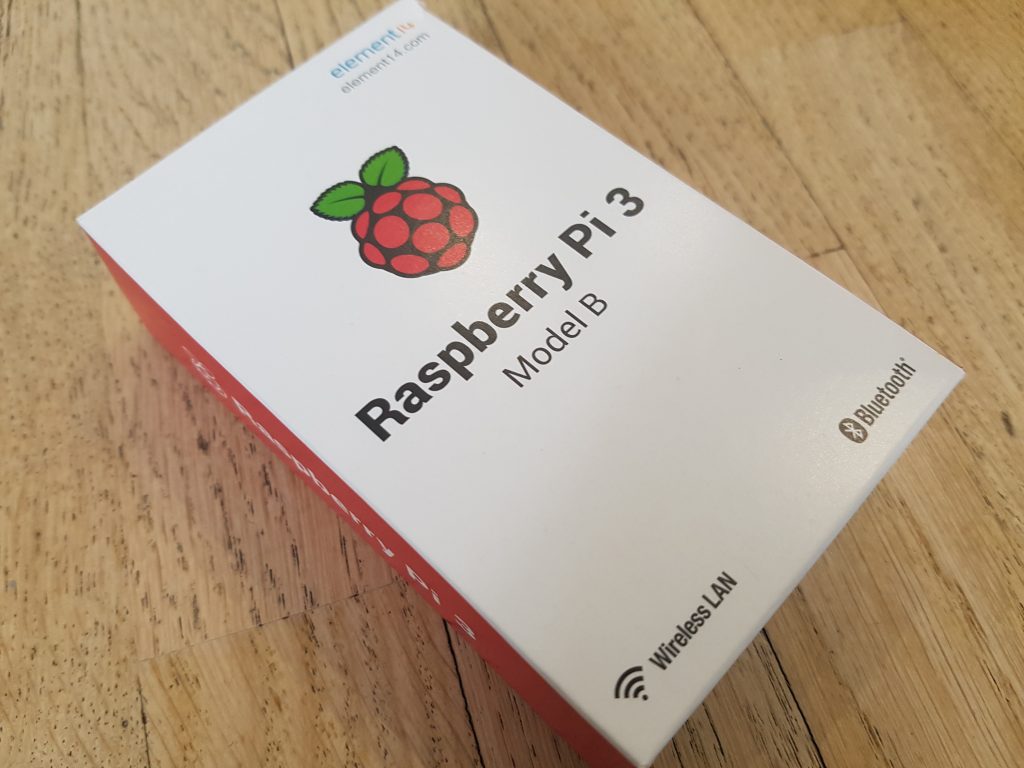

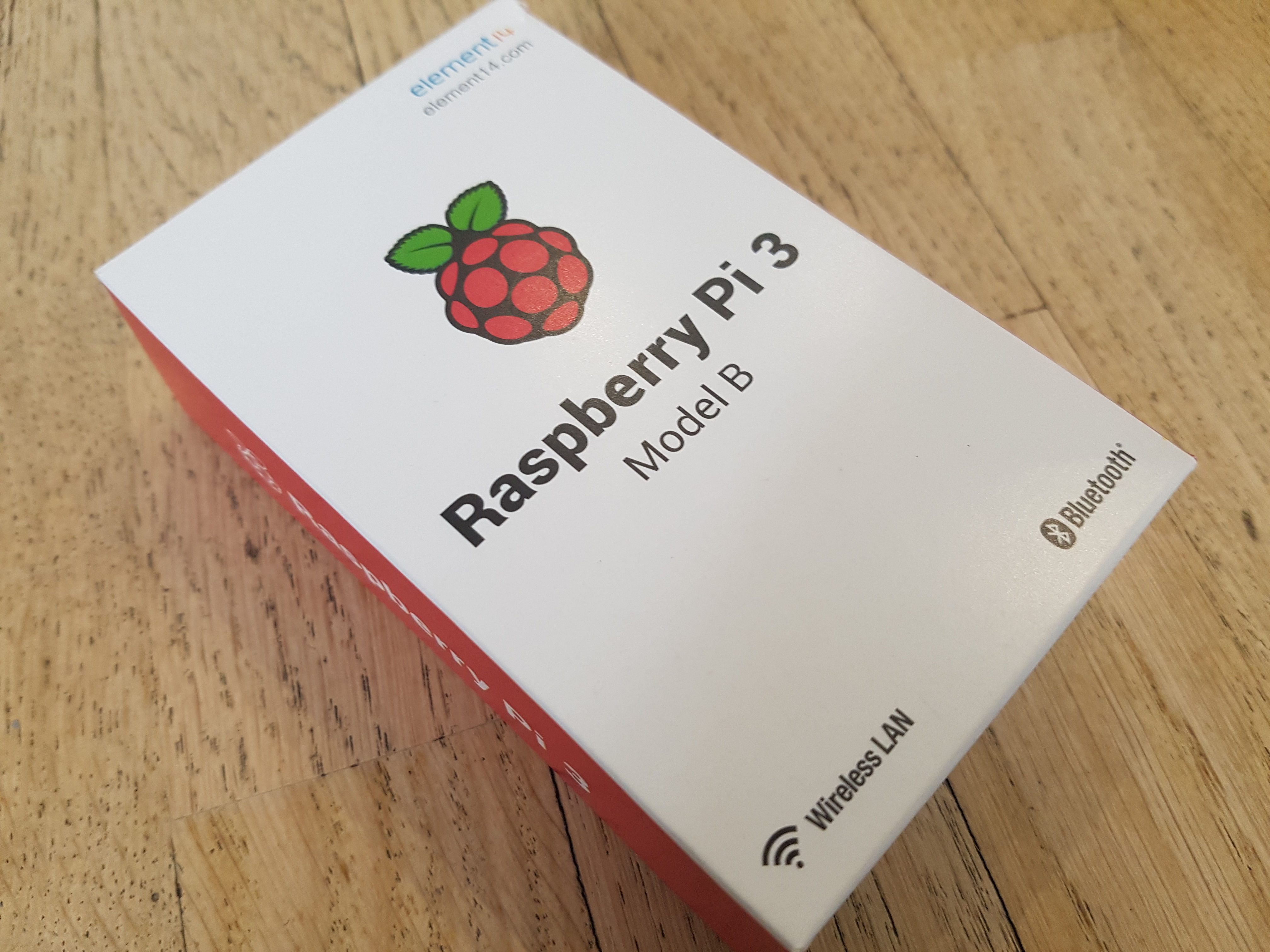

La carte est emballée dans un sac en papier cartonné qui est lui même emballé dans un carton :

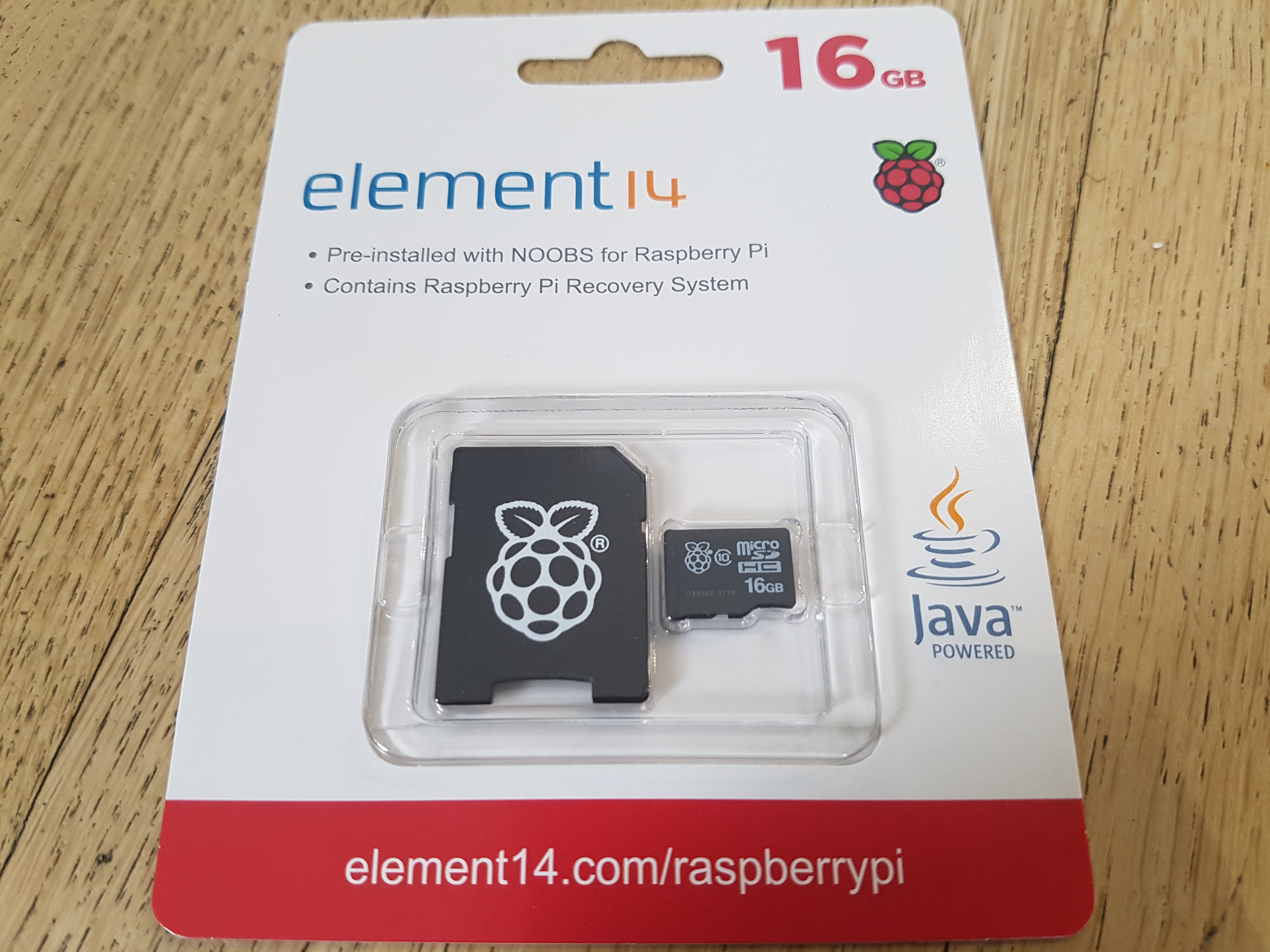

La Carte NOOBS – New Out Of Box Software – est un utilitaire conçu pour rendre le premier démarrage d’un Raspberry Pi nettement plus facile.Le menu de démarrage de NOOBS vous permet de choisir la distribution que vous souhaitez installer, Raspbian, Pidora, RaspBMC, RiscOS, Arch Linux ou OpenELEC.

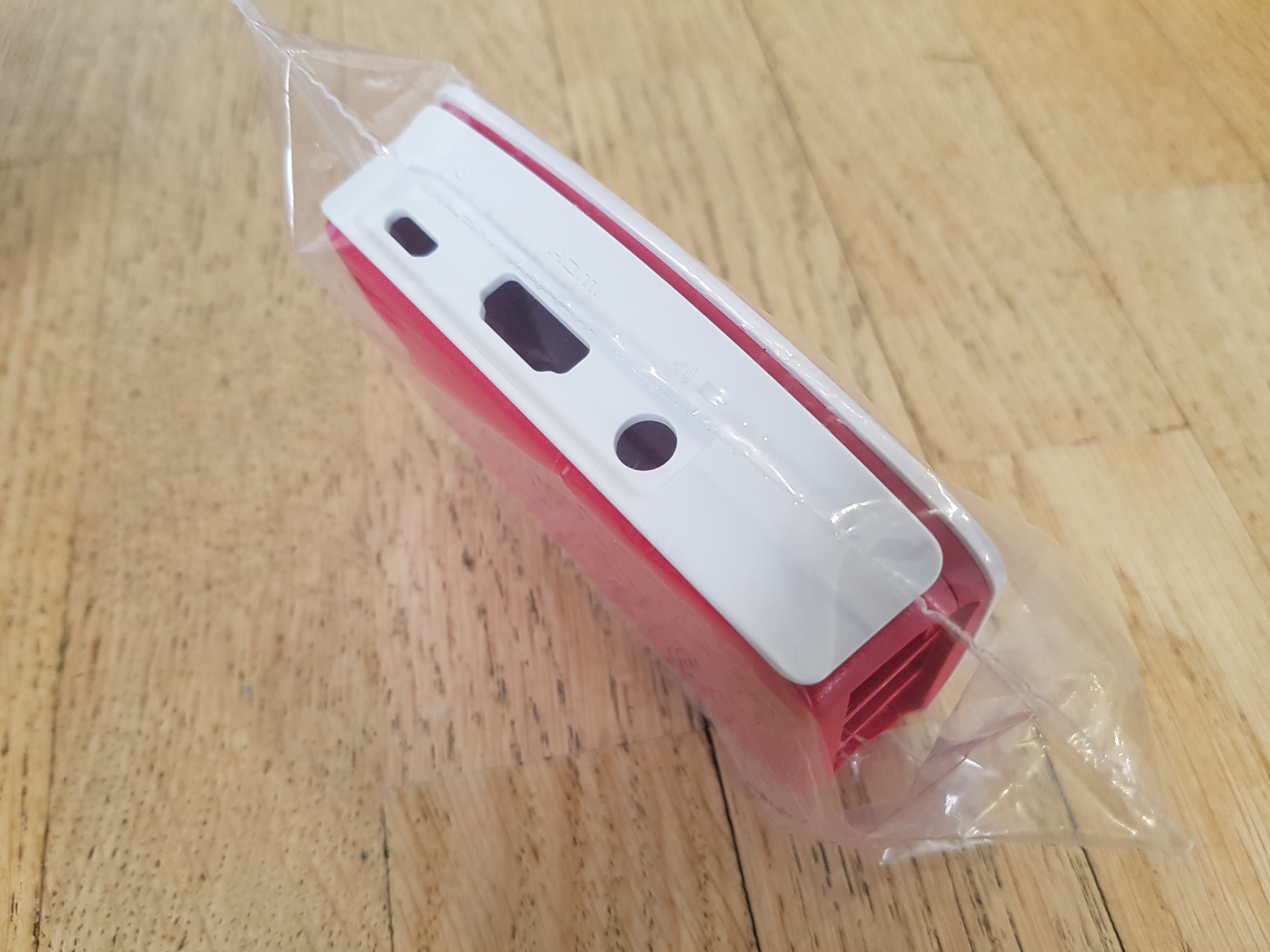

Le boitier officiel est au couleur de la marque à la framboise : Blanc et rouge.

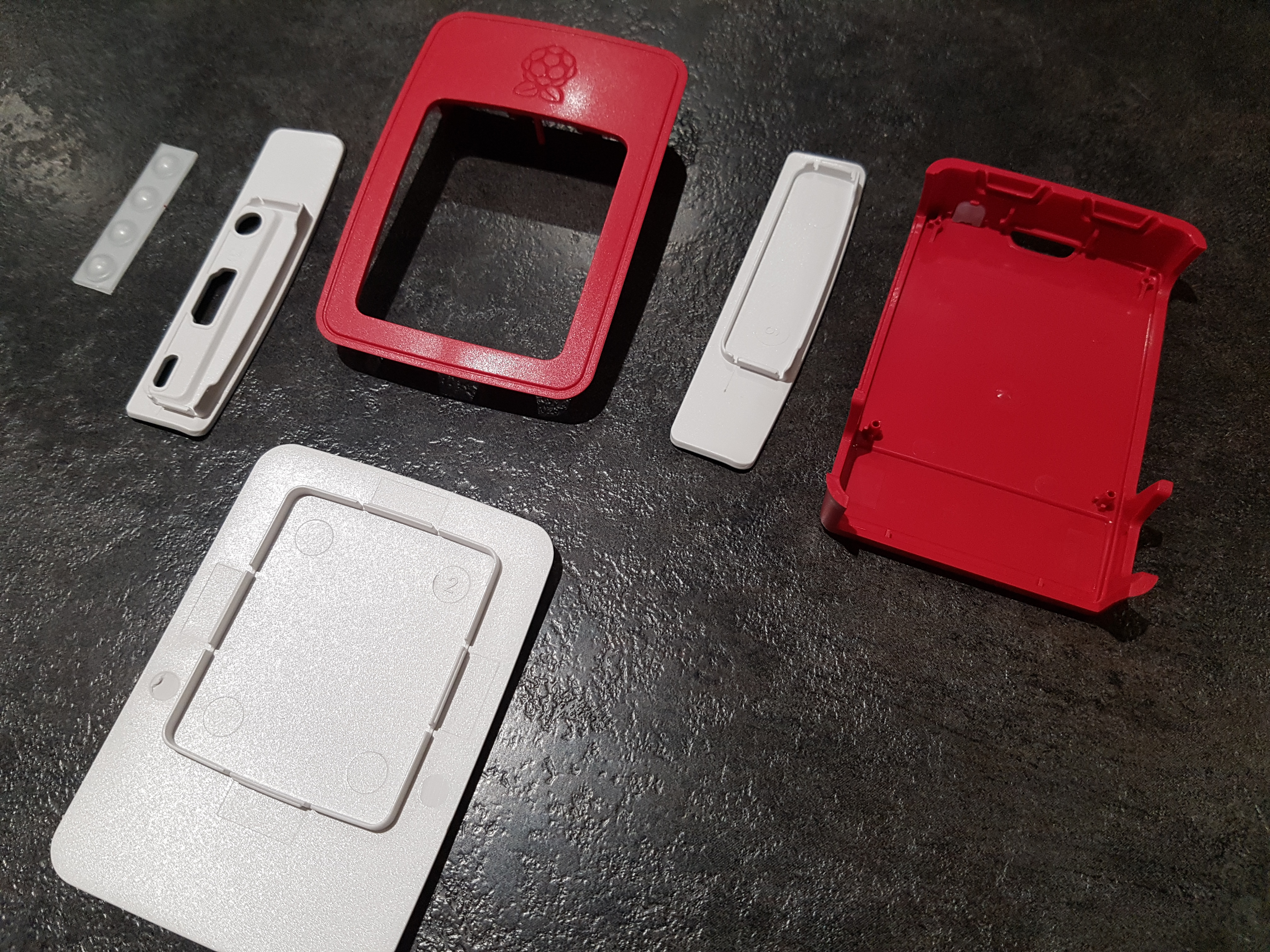

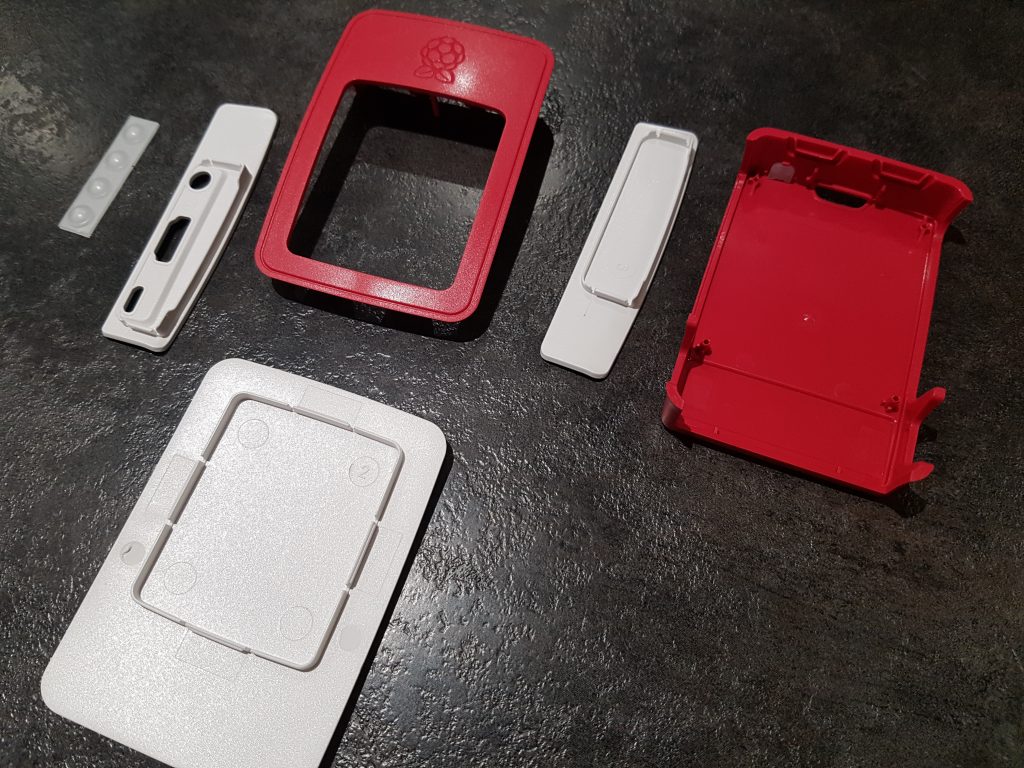

En plastique souple, le boitier peut se démonter entièrement pour accueillir la carte. Il est fournit avec 4 pastilles antidérapantes :

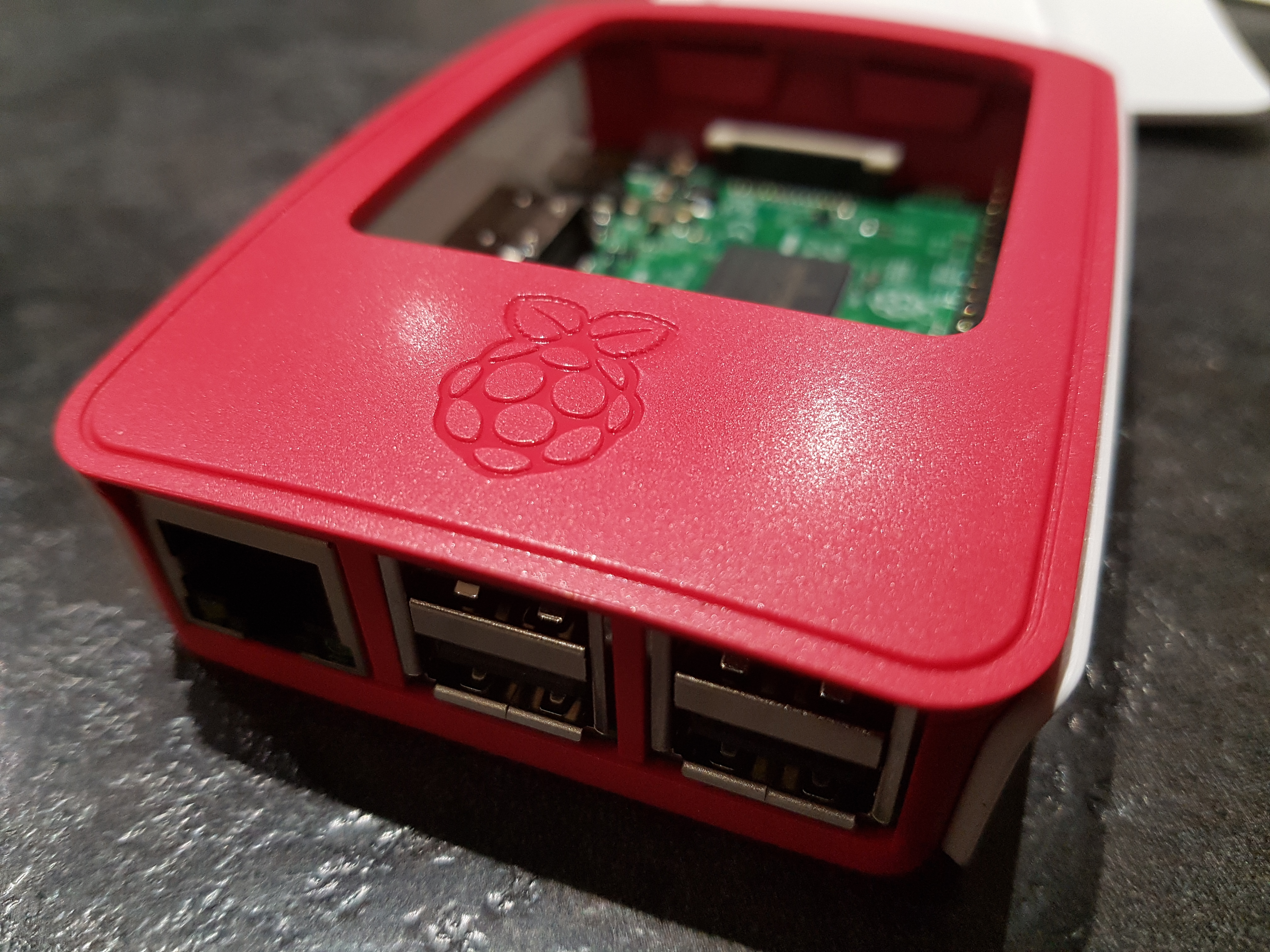

Une fois la carte installée, votre Raspberry Pi est bien mieux protéger et n’expose plus tous ses composants à l’air libre :

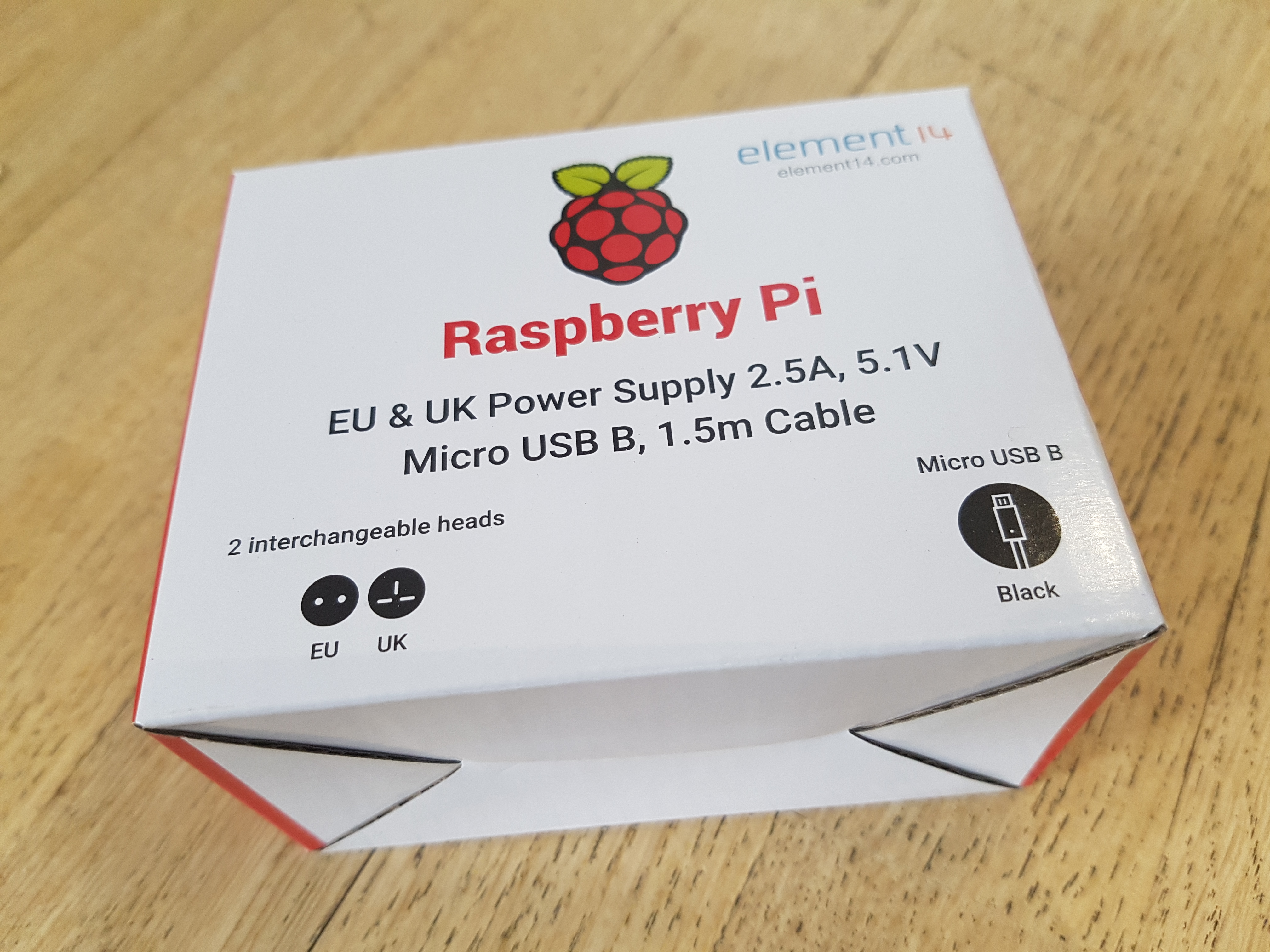

L’alimentation est fourni avec des adaptateurs UK/EU :

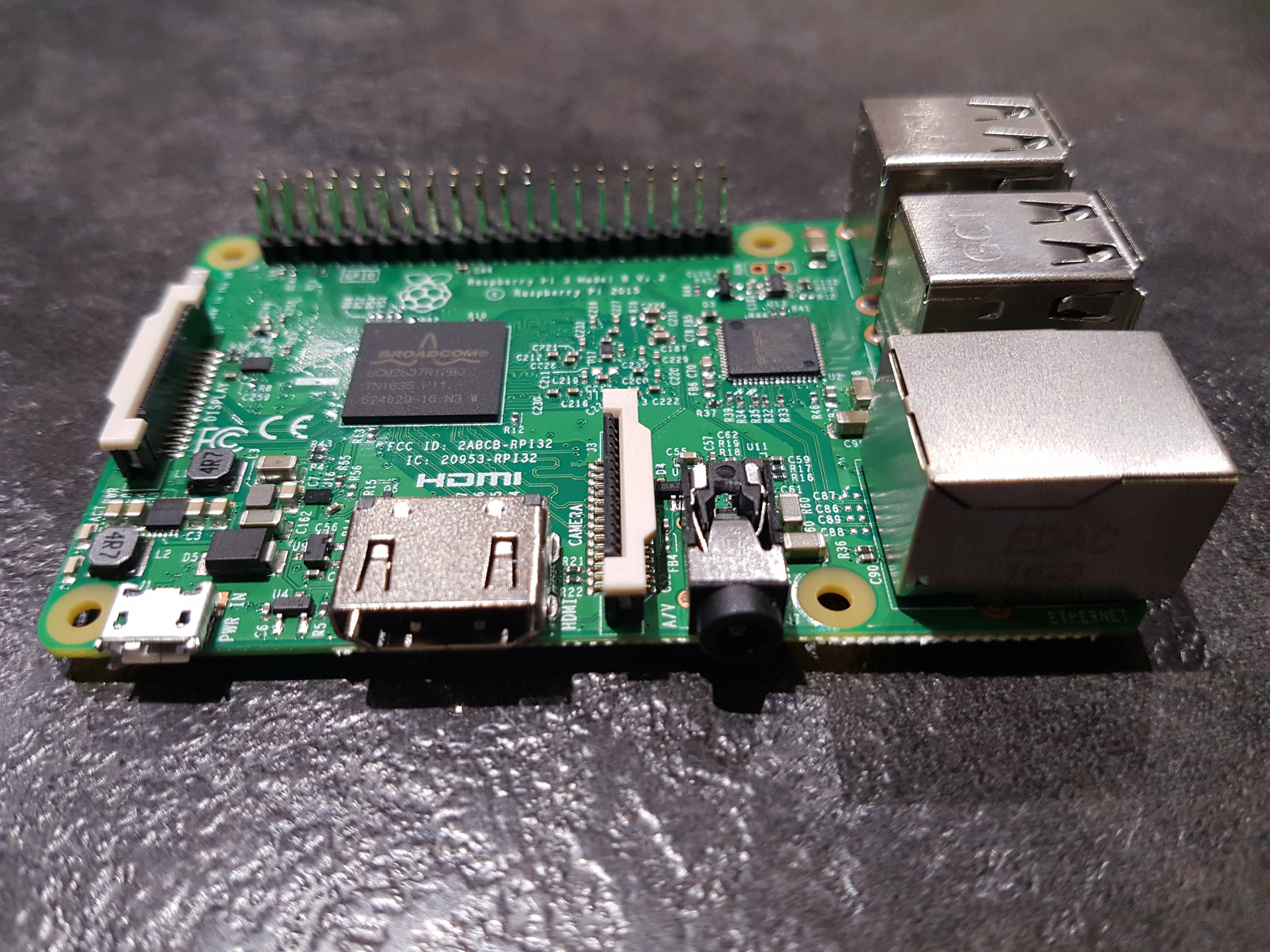

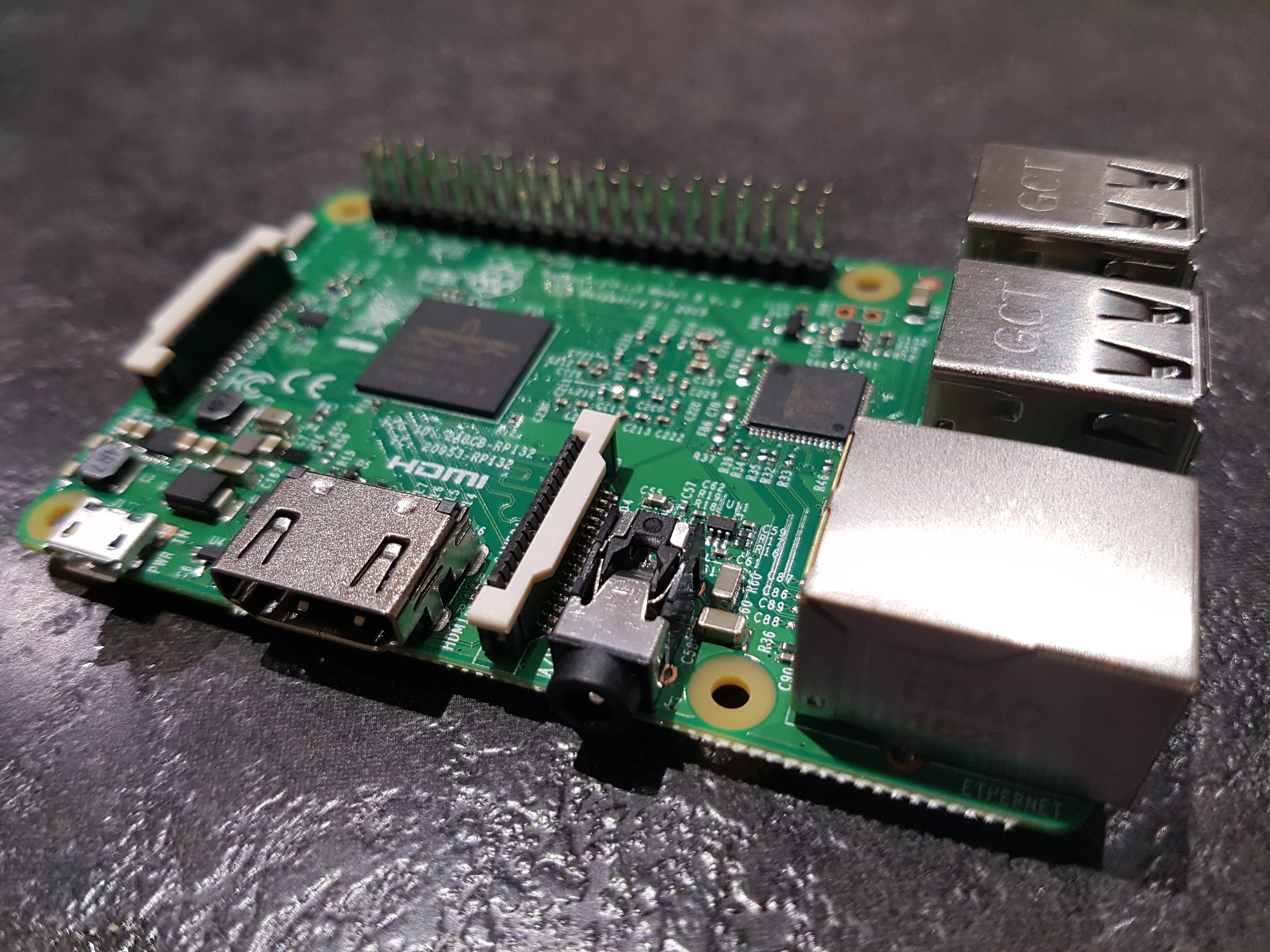

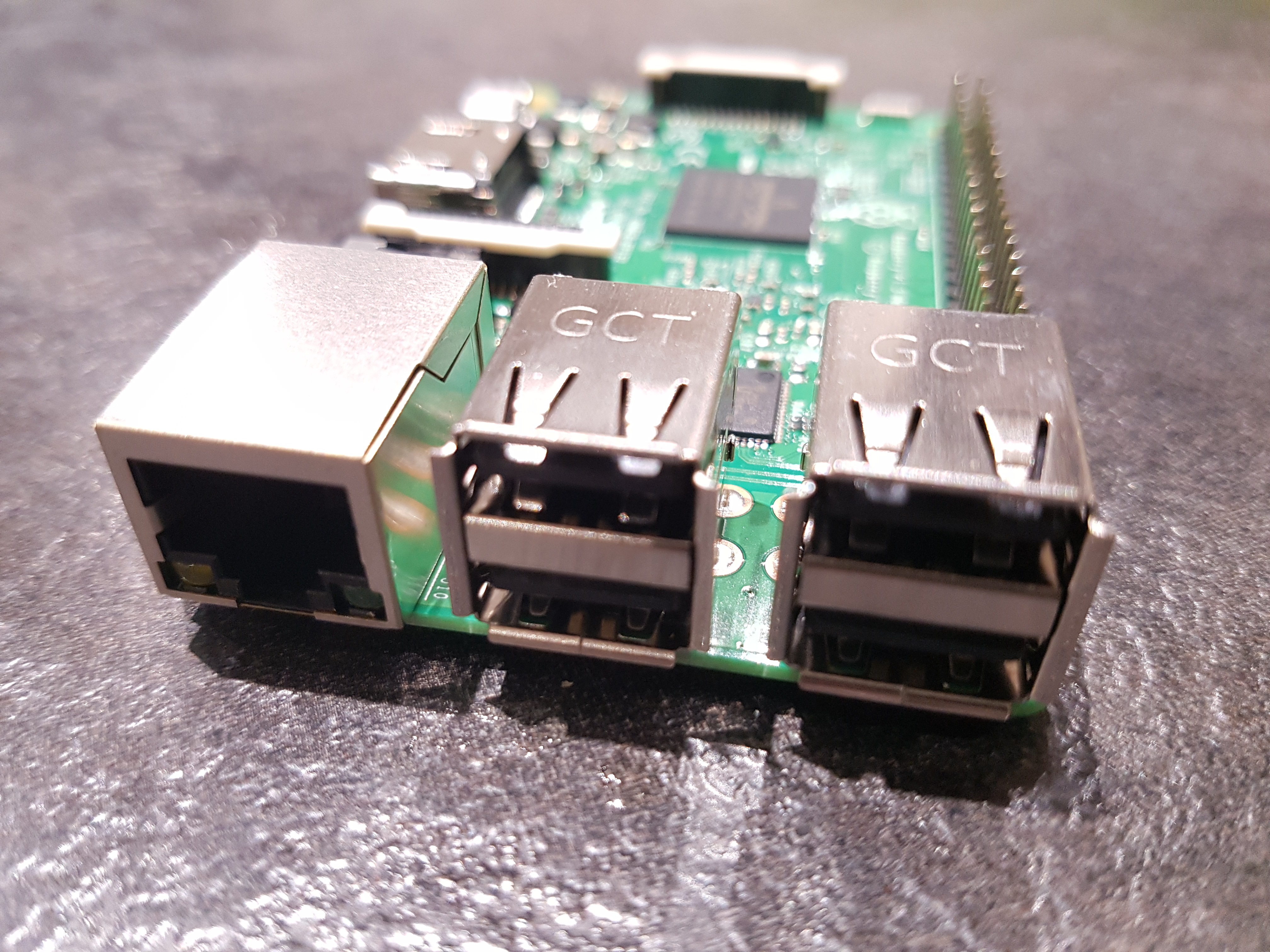

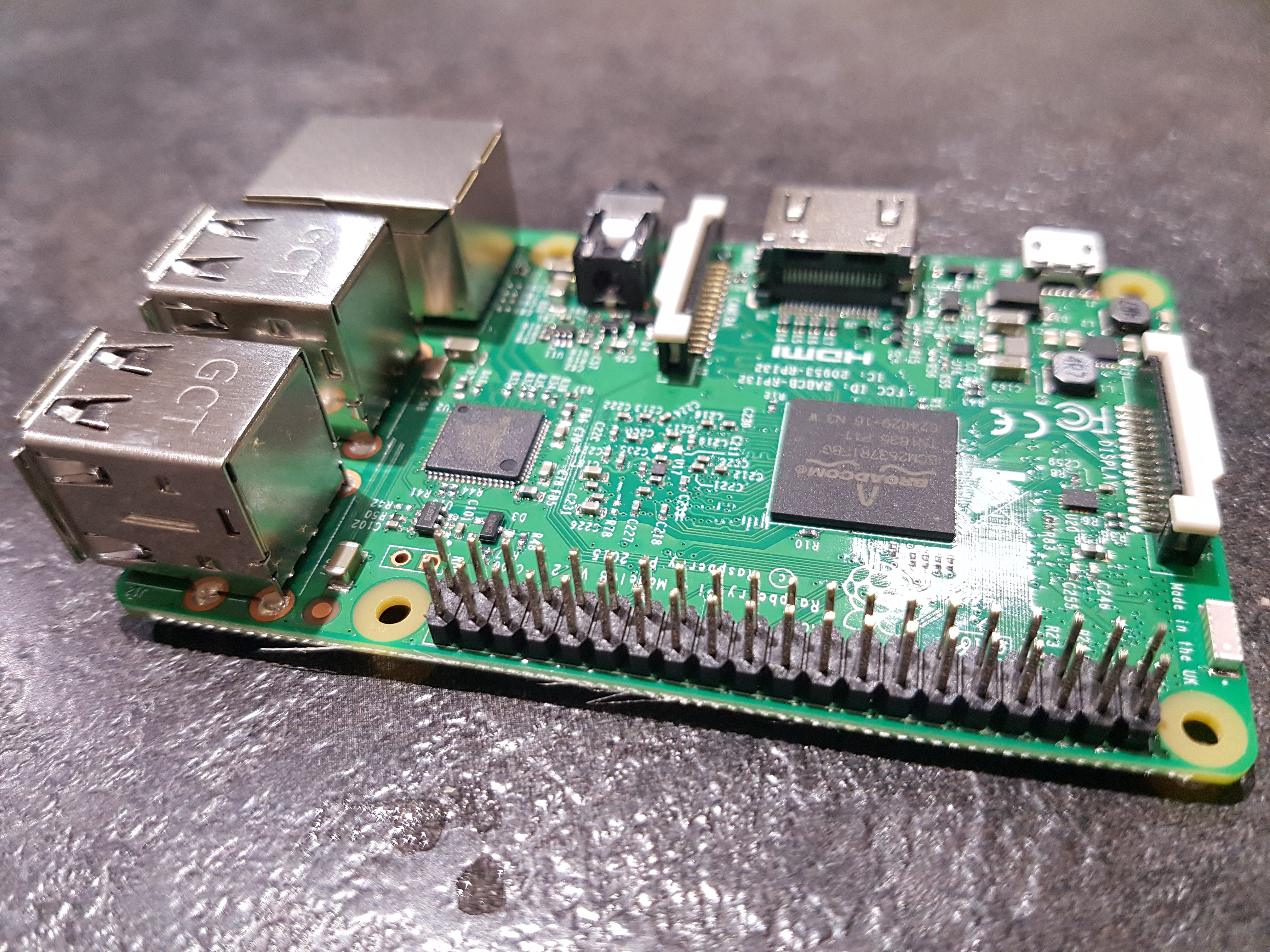

La carte Raspberry Pie possède un port HDMI, une sortie Jack, 4 Ports USB, un port Ethernet :

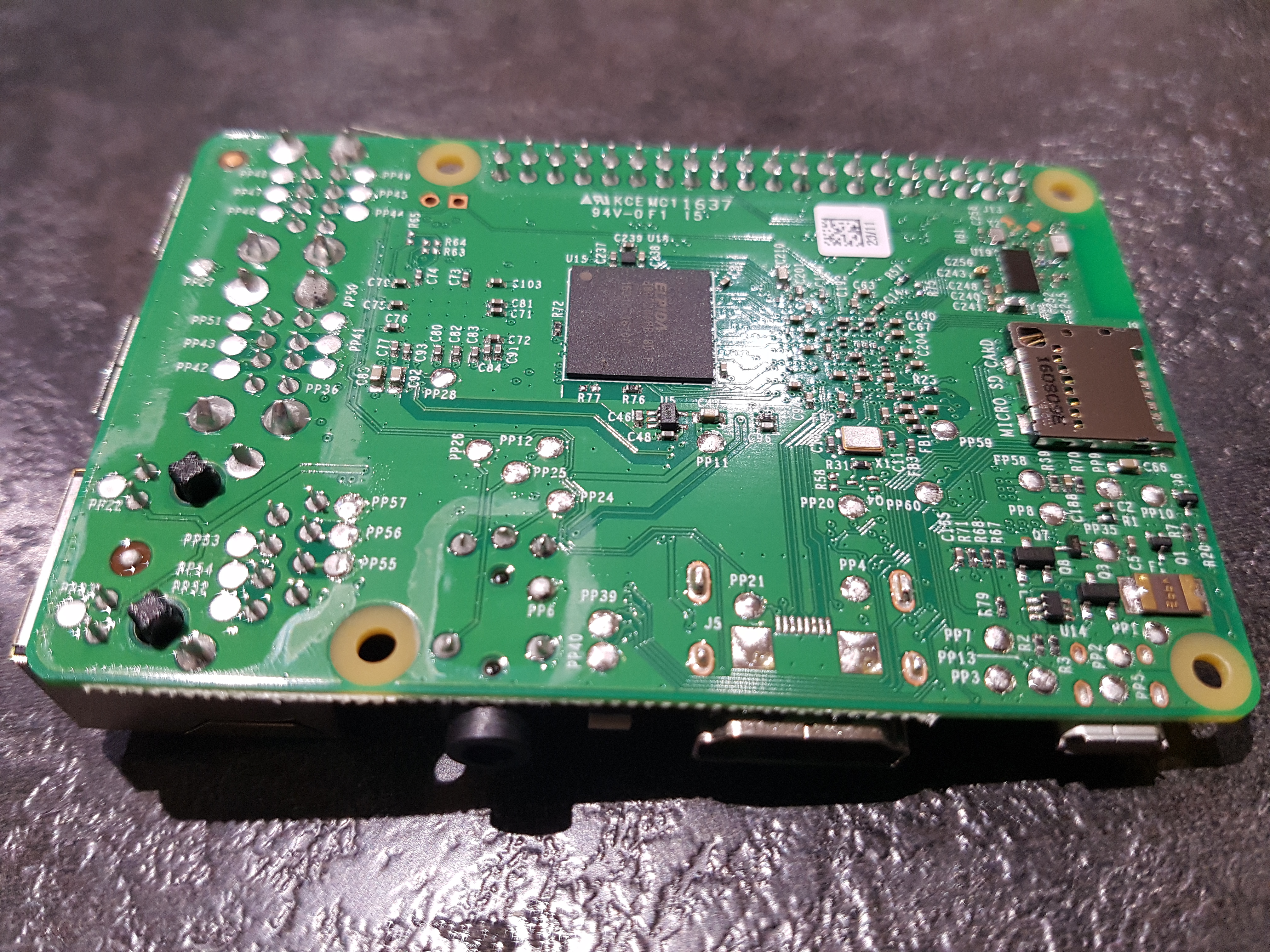

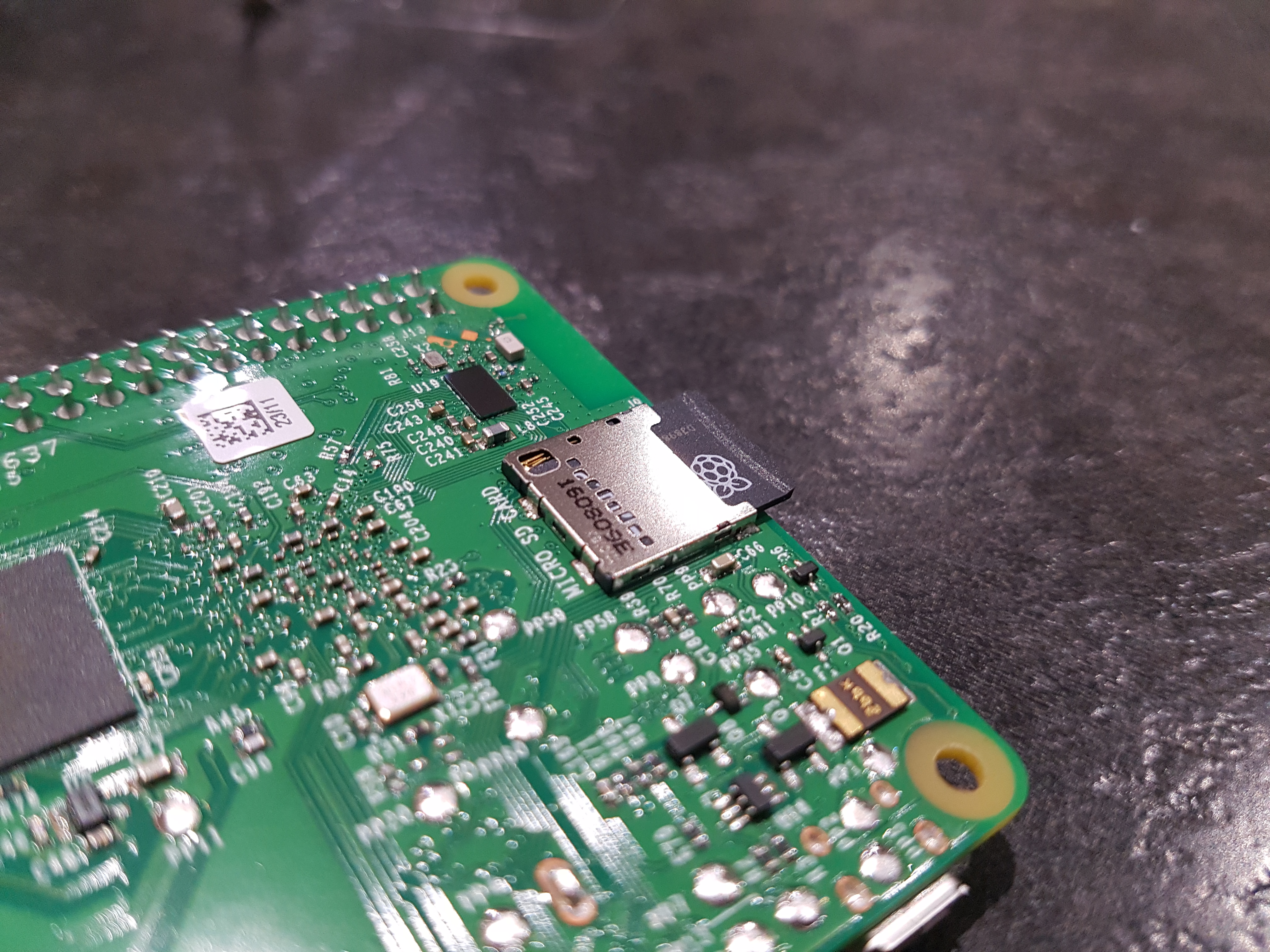

Au dessous de la carte se situe un emplacement pour y loger une carte micro SD. La carte micro SD embarque le système d’exploitation sur lequel vous allez démarrer la bête :

Vous pouvez désormais brancher le Raspberry Pi 3 à l’aide de l’alimentation fournit dans le starter kit, insérez la carte micro SD et brancher un câble Ethernet.

Installer NMAP :

Lorsque vous brancher votre Raspberry Pi au réseau via un câble Ethernet, vous ne pouvez pas connaitre de suite son adresse IP. Si votre box ADSL fait office de serveur DHCP afin d’attribuer des adresses IP automatiquement, votre Raspberry Pi va récupérer automatiquement sa configuration IP afin de pouvoir communiquer sur le réseau. Afin de récupérer l’adresse IP de votre Raspberry, vous allez devoir scanner votre réseau ou alors vérifier les paramètres de votre box ADSL et voir les périphériques connectés. Il existe toute sorte de méthodes, mais nous allons vous en présenter une plutôt intéressante et qui peut s’avérer utile pour bien d’autres usages. Nous allons utiliser l’utilitaire « NMAP ».

1 – Ouvrez votre navigateur Web.

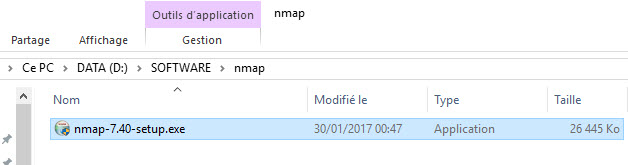

2 – Télécharger le logiciel nmap sur le site « https://nmap.org/download.html » et exécutez le setup d’installation en tant qu’administrateur :

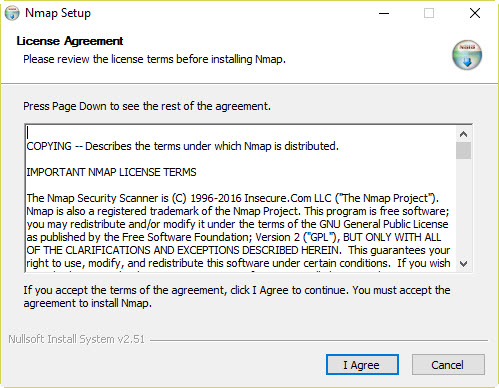

3 – Cliquez sur « I Agree » :

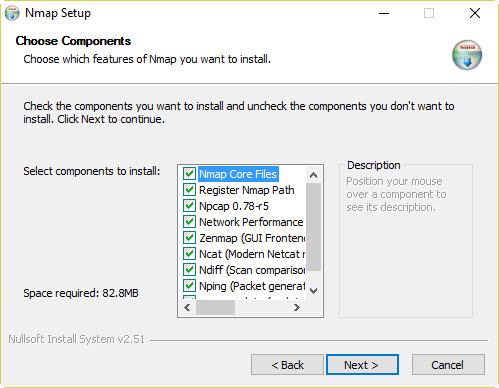

4 – Cliquez sur « Next » :

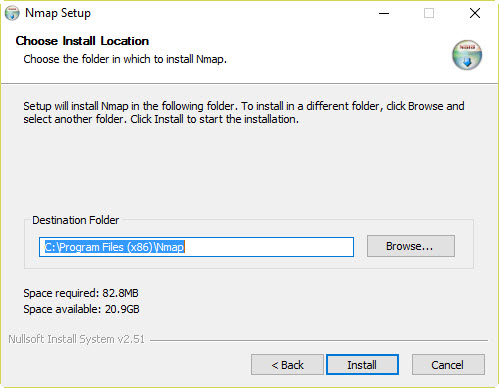

5 – Cliquez sur « Install » :

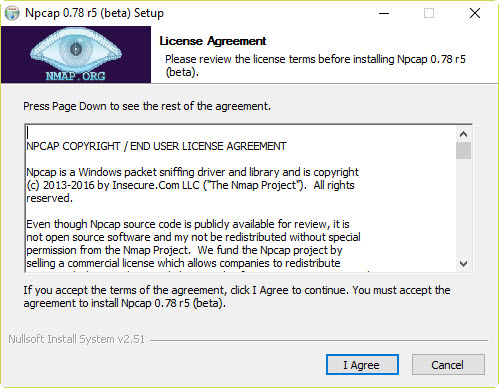

6 – Cliquez sur « I Agree » :

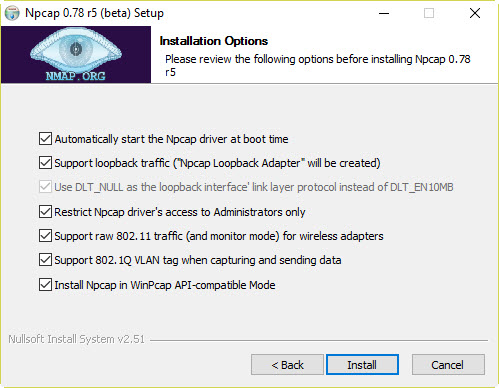

7 – Cochez toutes les options et cliquez sur « Install » :

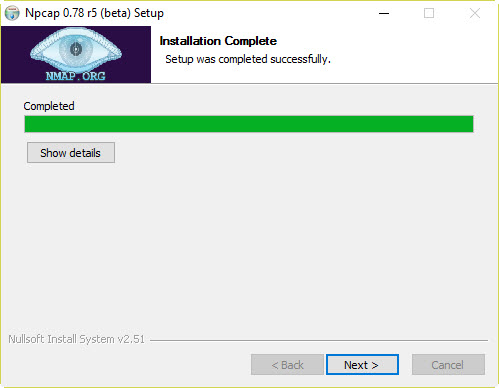

8 – Cliquez sur « Next » :

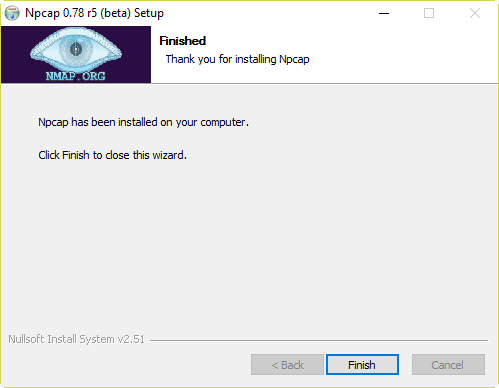

9 – Dans la fenêtre d’installation de Npcap, cliquez sur « Finish » :

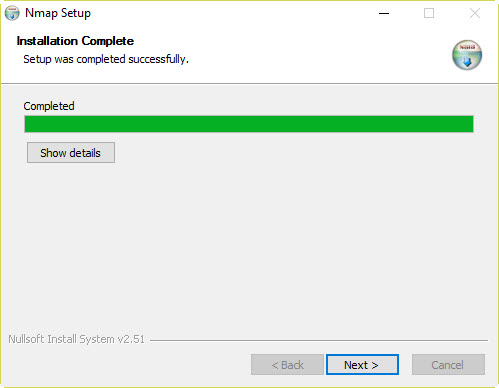

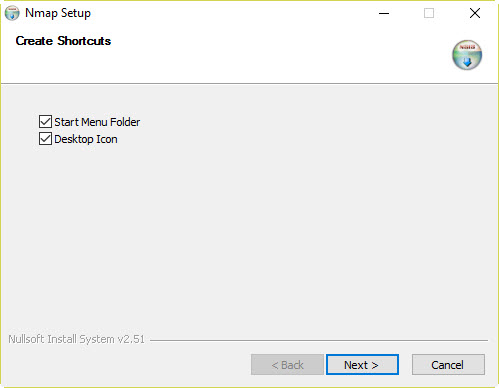

10 – Dans la fenêtre d’installation de Nmap, cliquez sur « Next » :



11 – Cliquez sur « Next » :

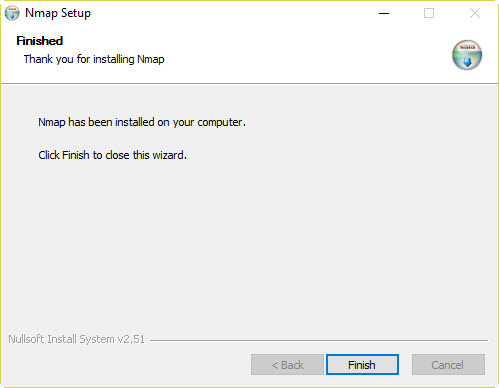

12 – Cliquez sur « Finish » :



13 – Démarrez une invite de commande DOS en tant qu’administrateur et tapez la commande suivante : nmap -sn [Adresse de votre réseau au format CIDR]

NB : Pour récupérer l’adresse de votre réseau, il suffit de taper la commande ipconfig /all

Exemple : nmap -sn 192.168.1.0/24



14 – Récupérer l’adresse IP sur la ligne correspondant à votre Raspberry Pi :



15 – Télécharger l’outil « Putty.exe » sur le site suivant : http://www.putty.org/

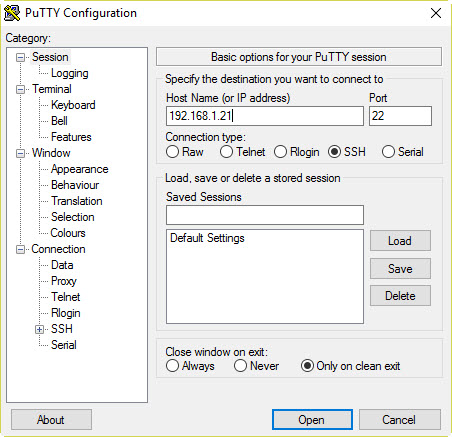

16 – Démarrez Putty, entrez l’adresse IP de votre Raspberry Pi et cliquez sur « Open » pour vous y connecter en SSH sur le port 22 :

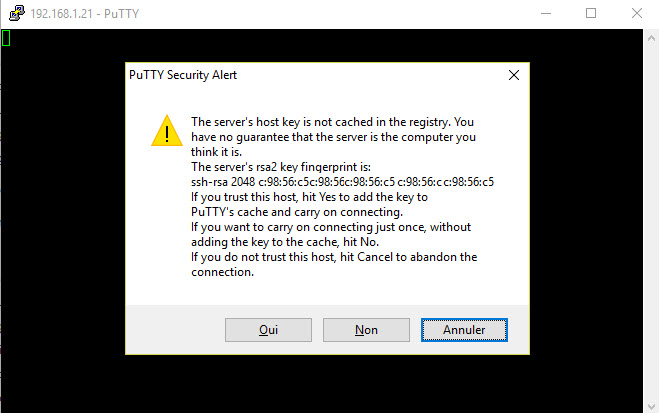

17 – Cliquez sur « Oui » :





18 – Identifiez-vous sur votre Raspberry Pi 3 avec les identifiants par défaut suivants :

Login : pi
Password : raspberry

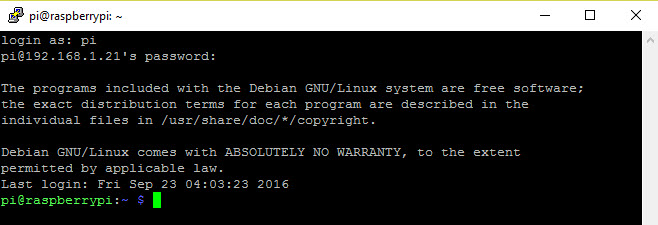

Vous êtes désormais connecté à votre Raspberry en ligne de commande 🙂

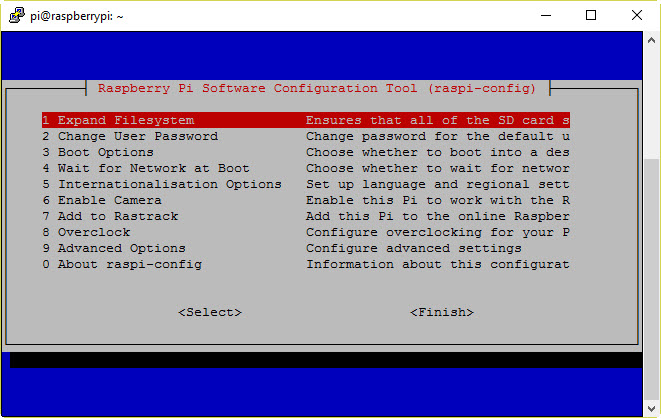

19 – Tapez la commande suivante pour configurer votre Raspberry Pi : sudo raspi-config



• Expand Filesystem :
• Change User Password : Commencez par changer le mot de passe par défaut
• Boot Options
• Wait for Network at Boot
• Internationalisation Options
• Enable Camera
• Add to Rastrack
• Overclock
• Advanced Options
• About raspi-config

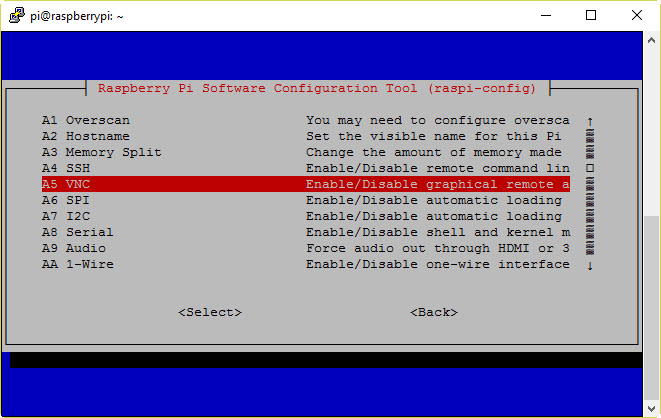

20 – Naviguez ensuite dans l’option « 9 Advanced Options » et allez dans la section « VNC » :

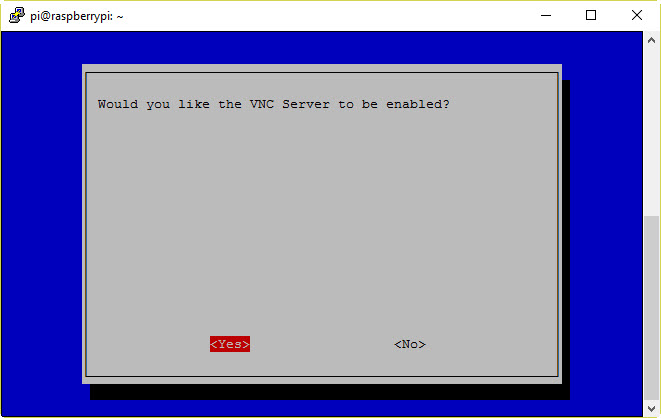

21 – Cliquez sur « Yes » pour activer l’option VNC Server sur votre Raspberry Pi 3 :

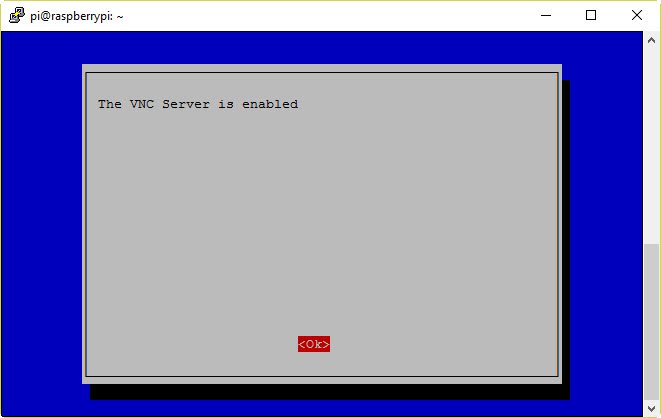

22 – Cliquez sur « OK » lorsque VNC Server est activé :





23 – Naviguez sur le site Web de VNC afin de télécharger le client VNC : https://www.realvnc.com/download/vnc/windows/

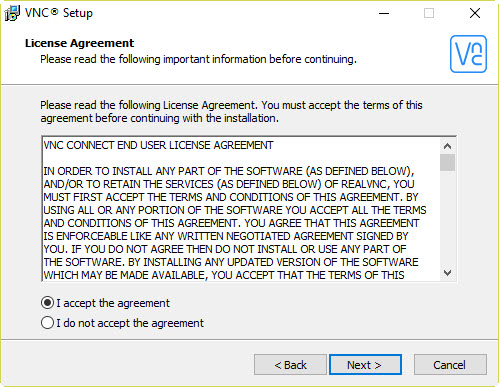

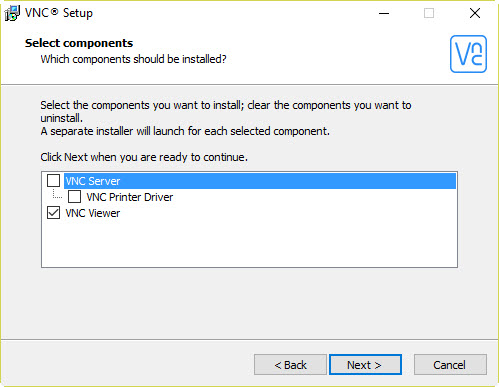

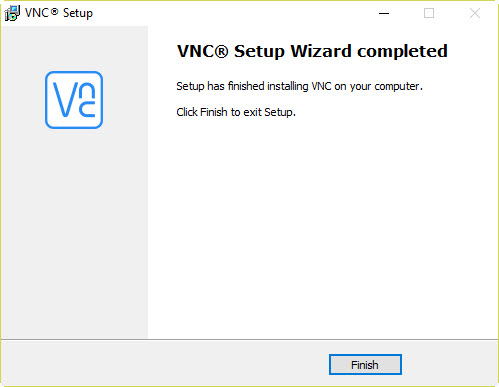

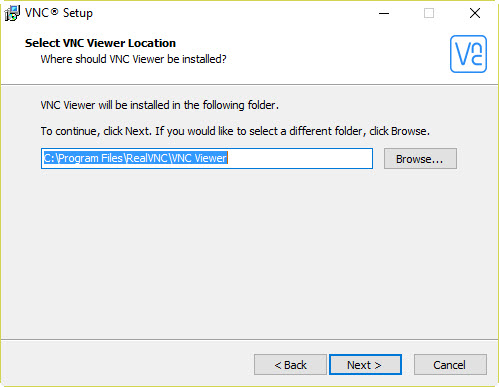

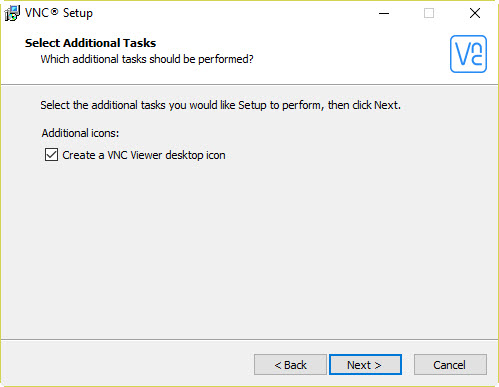

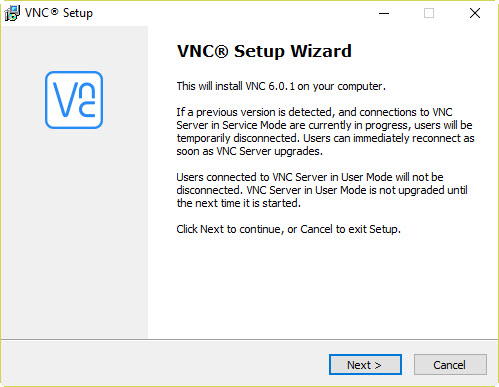

24 – Exécutez le setup d’installation de VNC et cliquez sur « Next » :















25 – Démarrez VNC Viewer :

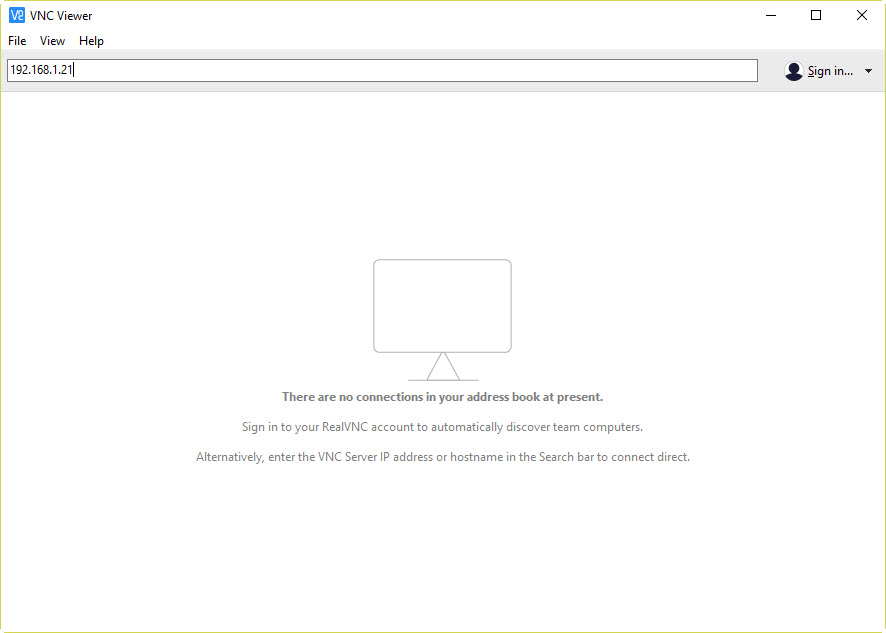

26 – Entrez l’adresse IP de votre Raspberry Pi et appuyez sur la touchée Entrée :

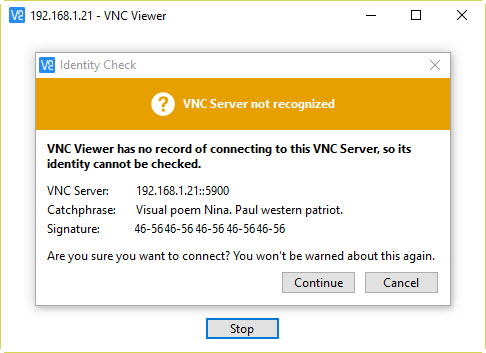

27 – Cliquez sur « Continue » :

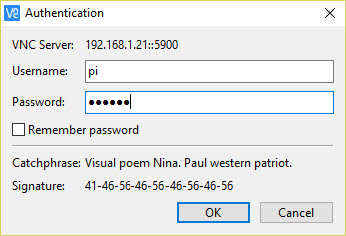

28 – Entrez les identifiants de connexion à votre Raspberry Pi  et cliquez sur « OK » :

Username : pi
Password : [Le mot de passe que vous avez configuré]

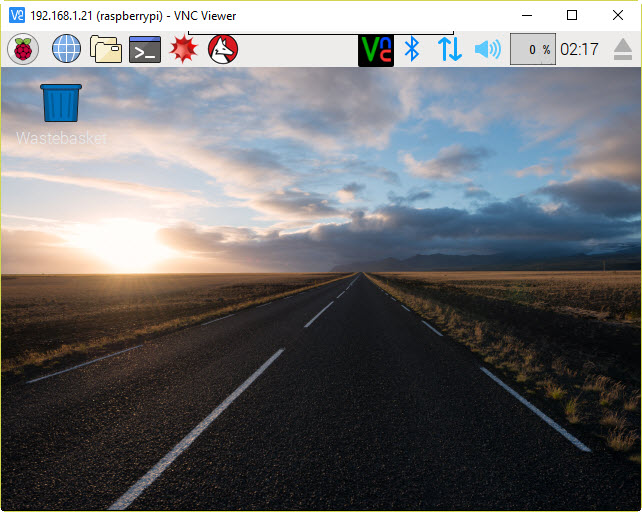

29 – Vous êtes désormais connecté à l’interface graphique de votre Raspberry Pi 3 depuis votre ordinateur :
